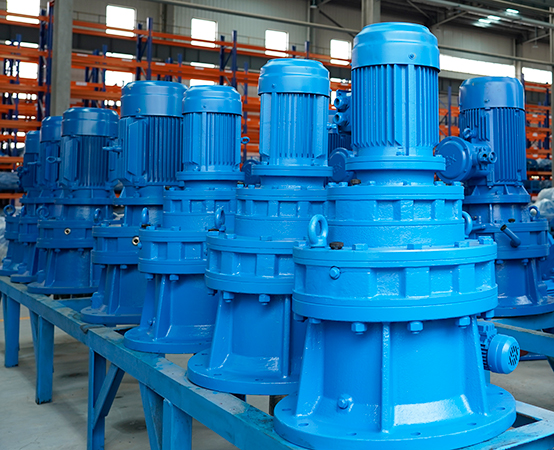

X / B / JXJ Series Hộp số Cycloidal
Công suất định mức: 0,37KW ~ 55KW
Tối đa Mô-men xoắn: 150 ~ 20.000N.m
Bố trí bánh răng: Cycloid & Pin Wheel
Trục vị trí: Đồng trục / Nội tuyến
Tỉ lệ: 9~1849
Lắp đặt: Chân, mặt bích gắn
THÔNG SỐ KỸ THUẬT
| Mô hình | Quyền lực | Tỉ lệ | Tối đa Mô-men xoắn | Đường kính trục đầu ra. | Đường kính trục đầu vào. |
| 1 giai đoạn | |||||
| X2 (B0 / B12 / JXJ0) | 0.37~1.5 | 9~87 | 150 | Φ25 (Φ30) | Φ15 |
| X3 (B1 / B15 / JXJ1) | 0.55~2.2 | 9~87 | 250 | Φ35 | Φ18 |
| X4 (B2 / B18 / JXJ2) | 0.75~4.0 | 9~87 | 500 | Φ45 | Φ22 |
| X5 (B3 / B22 / JXJ3) | 1.5~7.5 | 9~87 | 1,000 | Φ55 | Φ30 |
| X6 (B4 / B27 / JXJ4) | 2.2~11 | 9~87 | 2,000 | Φ65 (Φ70) | Φ35 |
| X7 | 3.0~11 | 9~87 | 2,700 | Φ80 | Φ40 |
| X8 (B5 / B33 / JXJ5) | 5.5~18.5 | 9~87 | 4,500 | Φ90 | Φ45 |
| X9 (B6 / B39 / JXJ6) | 7.5~30 | 9~87 | 7,100 | Φ100 | Φ50 |
| X10 (B7 / B45 / JXJ7) | 15~45 | 9~87 | 12,000 | Φ110 | Φ55 |
| X11 (B8 / B55 / JXJ8) | 18.5~55 | 9~87 | 20,000 | Φ130 | Φ70 |
| 2 giai đoạn | |||||
| X32 (B10) | 0.25~0.55 | 121~1849 | – | Φ35 | Φ15 |
| X42 (B20 / B1812 / JXJE20) | 0.37~0.75 | 121~1849 | – | Φ45 | Φ15 |
| X53 (B31 / B2215 / JXJE31) | 0.55~1.5 | 121~1849 | – | Φ55 | Φ18 |
| X63 (B41 / B2715 / JXJE41) | 0.75~2.2 | 121~1849 | – | Φ65 (Φ70) | Φ18 |
| X64 (B42 / B2718 / JXJE42) | 0.75~2.2 | 121~1849 | – | Φ65 (Φ70) | Φ22 |
| X74 | 1.1~3.0 | 121~1849 | – | Φ80 | Φ22 |
| X84 (B52 / B3318 / JXJE52) | 1.5~4.0 | 121~1849 | – | Φ90 | Φ22 |
| X85 (B53 / B3322 / JXJE53) | 2.2~5.5 | 121~1849 | – | Φ90 | Φ30 |
| X95 (B63 / B3922 / JXJE63) | 3.0~7.5 | 121~1849 | – | Φ100 | Φ30 |
| X106 (B74 / B4527 / JXJE74) | 4.0~11 | 121~1849 | – | Φ110 | Φ35 |
| X117 (B84 / B5527 / JXJE85) | 4.0~15 | 121~1849 | – | Φ130 | Φ40 (Φ35) |
